При обработката на насипни материали самата транспортна лента привлича вниманието. Той е видим, скъп и очевидно критичен за операциите. И все пак компонентите, които поддържат ремъка – конвейерът, носещ ролкови възли, които понасят товара от хиляди тонове материал ден след ден – определят живота на ремъка по-пряко от всеки друг фактор. Неправилно подравнена или заклещена носеща ролка на конвейера създава точка на износване, която ожулва капака на ремъка, генерира топлина, увеличава консумацията на енергия и в крайна сметка причинява преждевременна смяна на ремъка, струваща десетки хиляди долари.

Транспортна носеща ролкапроизводителите отговориха със специализирани дизайни, насочени към специфични оперативни предизвикателства: натрупване на материал, проследяване на лентата, устойчивост на удар и корозия в околната среда. Сред тези специализирани варианти спиралният направляващ механизъм, паралелният направляващ гребен, направляващият механизъм от обърнат V тип и керамичният направляващ канал служат за различни приложения. Тези видове конвейерни носещи ролки споделят общи производствени елементи - високочестотно заварени тръби, найлонови уплътнения с висока плътност, лагери и кръгла стомана - но се различават по повърхностна конфигурация и функционална оптимизация.

Защо изборът на конвейерна носеща ролка е важен

Една конвейерна система е толкова надеждна, колкото и носещата я ролкова линия. Носещата ролка на конвейера поддържа лентата и товара на материала, като същевременно поддържа правилно подравняване на лентата. Когато една ролка се повреди, последствията са каскадни:

• Повреда на ремъка: Заклещен носещ валяк на конвейера се превръща в неподвижна абразивна повърхност, издълбавайки жлеб в подвижния капак на ремъка
• Повишено съпротивление: Невъртящите се ролки или ролки с високо съпротивление увеличават консумацията на мощност на задвижващия двигател
• Разливане на материал: Неправилно подравнените ролки позволяват неправилно затягане на колана, изхвърляйки материала отстрани на системата
• Структурно напрежение: Неравномерното съпротивление на ролките създава вариации в напрежението на колана, които натоварват снажданията и задвижванията

Специализираният конвейер, носещ ролкови конструкции, описани по-долу, се отнасят до специфични режими на повреда, често срещани в определени отрасли и приложения.

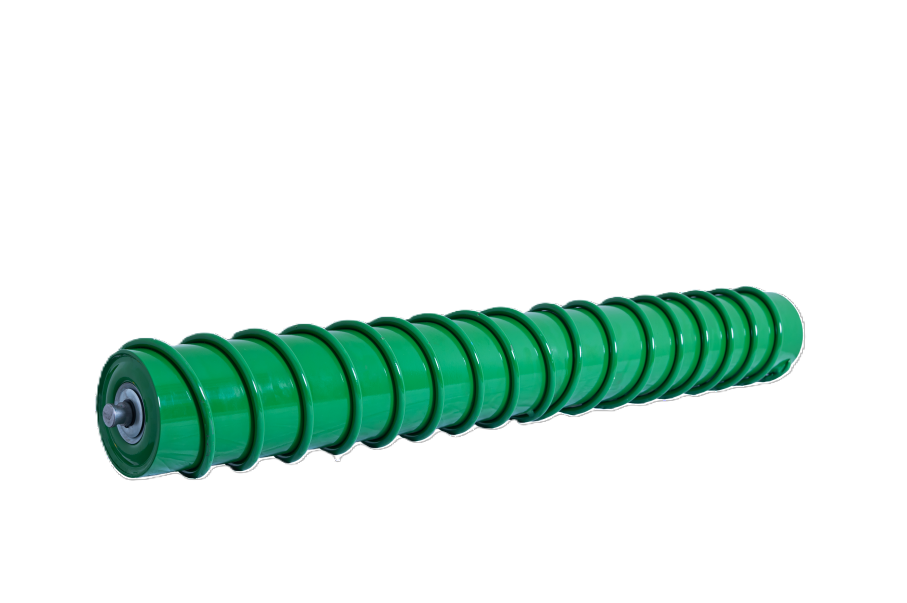

Спирален направляващ механизъм: Самопочистващ се за лепкави материали

Спираловидният накрайник е вариант на конвейерна носеща ролка, предназначен за приложения, при които материалът, който се пренася, се придържа към повърхността на лентата. Изработен от високочестотно заварени тръби, найлонови уплътнения с висока плътност, спирални пружини, лагери и кръгла стомана, спираловидният накрайник има конфигурация на спирална повърхност.

Принцип на работа

Докато коланът преминава през спиралния направляващ механизъм, спираловидният модел създава диференциални контактни точки, които прекъсват повърхностното напрежение между колана и залепения материал. Лепкави отлагания - глина, мокър пясък, натрошена руда с влага - се отделят от повърхността на лентата, вместо да се натрупват върху носещата ролка на конвейера.

Ключови приложения

• Обработка на инертни материали и пясък
• Боравене с глина и минерали
• Инсталации за обогатяване на въглища
• Всеки ремък, пренасящ лепкави или високовлажни материали

Спираловидният дизайн намалява необходимостта от отделни стъргалки и почистващи устройства за колани, които сами по себе си изискват поддръжка и настройка. За операторите, които търсят конвейерна носеща ролка с възможност за пасивно самопочистване, спираловидният накрайник осигурява решение без поддръжка.

Паралелно направляващо устройство с гребен: Почистване на обратната лента със самопочистваща се структура

Паралелният накрайник на гребена е един видконвейерна носеща ролкаспециално конфигуриран за приложения с колан за връщане. Изработен е от високочестотно заварени тръби, найлонови уплътнения с висока плътност, гребеновидни гумени пръстени, дистанционни елементи, лагери и кръгла стомана.

Функция на колана за връщане

На връщащата страна на конвейерната система – частта от лентата, която се движи празна под носещия ход – може да се натрупа пренасян материал, падайки по пътя на връщане и създавайки проблеми при поддръжката. Паралелният направляващ гребен е конвейерна носеща ролка, предназначена да фиксира връщащите ремъци, като същевременно осигурява активно почистващо действие.

Характеристики на самопочистване

Гребеновидите гумени пръстени създават механично почистващо действие върху повърхността на колана. Докато връщащият ремък минава през тази носеща ролка на конвейера, полепналият материал се измества и пада, вместо да пътува с ремъка към опашната ролка. Ключовите характеристики на ефективността включват:

• Нисък шум: Дизайнът на гребена намалява контактния шум в сравнение с ролките с твърда повърхност
• Дебела стена на тръбата: Подобрена структурна издръжливост за обслужване от страната на връщане
• Гъвкаво въртене: Ниското съпротивление при търкаляне минимизира загубата на мощност
• Ниско съпротивление: Намалено съпротивление на лагера в сравнение с конвенционалните връщащи се ленти

За съоръжения, които се борят с пренасяне на материал по връщащите пътища на конвейера, паралелният направляващ гребен предлага решение за пасивно почистване, което не изисква външно захранване или системи за управление.

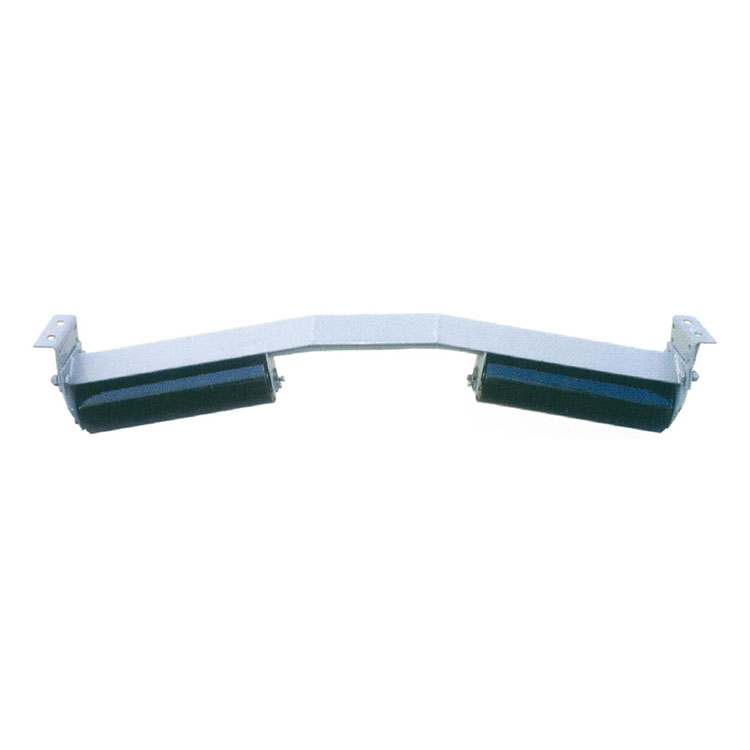

Обърнат V-тип празен ход: Потискане и проследяване на ремъка

Обърнатият V тип плъзгач е конвейерна носеща ролка, използвана предимно за фиксиране на промяната на ъгъла на връщащата лента в лентови транспортни системи. Неговата основна функция е потискане на колана - предотвратяване на излитането на колана нагоре и надраскване на структурните компоненти.

Функция за потискане на колана

При дълги конвейери, особено тези с наклонени участъци или високи скорости на лентата, връщащата лента може да се повдигне от празните ролки поради динамиката на напрежението на лентата или увличането на въздух. Колан, който лети нагоре, контактува със структурна стомана - напречни греди, греди, пътеки - причинявайки износване на капака и потенциално увреждане на ръба на колана.

Конфигурацията с обърната V на тази транспортна носеща ролка създава профил, който улавя лентата и я държи надолу, поддържайки постоянен контакт, като същевременно позволява свободно въртене. За разлика от плоските връщащи се ленти, които позволяват вертикално движение на колана, обърнатата V форма физически ограничава позицията на колана.

Запечатване и опазване на околната среда

Двата края на тази транспортна носеща ролка включват лабиринтни уплътнителни структури, комбинирани с двустранно запечатани лагери. Тази двойна бариерна система осигурява:

• Защита от прах: Лабиринтните уплътнения предотвратяват проникването на фини частици
• Водоустойчивост: Двустранните уплътнения изключват влагата във влажна среда
• Удължен живот на лагера: Изключването на замърсяване пряко корелира с експлоатационния живот на лагера

За конвейерно носещи ролкови продукти, работещи в прашна или влажна среда – мини, кариери, конвейери за открити запаси – качеството на запечатване често е разликата между три месеца и три години експлоатационен живот.

Керамичен конвейерен плъзгач: Устойчивост на абразия и корозия

Керамичният направляващ конвейер е конвейерна носеща ролка, конструирана с повърхности от алуминиев оксид (алуминиев триоксид), а не от стомана или гума. Този избор на материал осигурява специфични предимства за агресивни приложения.

Свойства на материала

Керамиката от алуминиев оксид (Al₂O₃) предлага:

• Висока твърдост: Надвишава 80 по скалата на Rockwell HRA, значително по-твърда от стоманата
• Киселинна устойчивост: Не се влияе от киселинни разтвори, които разяждат стоманените ролки
• Алкална устойчивост: Химически стабилен в основни среди
• Устойчивост на абразия: Издържа на контакт с остри, твърди материали, които биха прорязали стомана или гума

Подходящи приложения

Керамичната конвейерна носеща ролка се използва широко в минното дело, пясък и чакъл, металургията на стоманата, химическата промишленост и други индустрии, където:

• Материалите с висока твърдост (желязна руда, таконит, гранит) бързо износват стоманени ленти
• Корозивните среди (фабрики за торове, работа с химикали) атакуват стоманени повърхности
• Високите скорости на лентата ускоряват износването на повърхностите на конвенционалните конвейери, носещи ролки

Компромиси

Керамичните ленти обикновено струват повече от стоманените ленти и са по-тежки, което изисква разглеждане на капацитета на ремъчното задвижване и структурната опора. Въпреки това, за операции, при които има смяна на празен ход на всеки няколко месеца поради абразия, удълженият експлоатационен живот на керамиката често оправдава премията. Керамичната конвейерна носеща ролка предлага по-дълги интервали между смените, намалявайки разходите за труд и времето за престой за поддръжка.

Общи показатели за качество на производството

При всички видове конвейери, носещи ролки - спирала, гребен, обърната V, керамика - определени производствени характеристики показват качество, независимо от конфигурацията.

Високочестотна заварена тръба

Тръбното тяло на конвейерна носеща ролка трябва да е право, кръгло и с постоянна дебелина на стената. Високочестотното заваряване създава шев с минимално вътрешно проблясване и постоянна металургия. Тръбите с лошо качество причиняват ексцентричност на ролката, създавайки вибрации и трептене на колана.

Найлонови уплътнения с висока плътност

Уплътненията изключват замърсяване. Уплътненията с ниска плътност абсорбират влагата, набъбват и губят ефективност. Найлонът с висока плътност поддържа стабилност на размерите, задържа лубриканта вътре и предпазва от замърсители. Конвейерното ролково уплътнение често е компонентът, който определя експлоатационния живот.

Лагери

Двустранно запечатаните лагери (наричани също запечатани за цял живот лагери) са предварително смазани и не изискват поддръжка. Изборът на конвейера, носещ ролков лагер, трябва да отговаря на изискванията за натоварване и скорост; по-малките лагери излизат от строя преждевременно, докато по-големите лагери ненужно увеличават разходите.

Кръгла стомана

Краищата на валовете и монтажните повърхности на лагерите изискват добра закръгленост и повърхностно покритие. Непрецизните валове създават несъосност, зареждат лагерите неравномерно и причиняват ранна повреда на конвейерния носещ ролков възел.
